安普布线行业解决方案建设完美数据中心

　　数据是企业最重要的资产，数据中心作为企业网络的中枢系统汇聚了最昂贵的服务器和存储及网络设备，担负越来越重要的任务。在企业的IT基础架构中，数据中心是数据及业务应用的总控中心。数据中心的建设要面向企业业务的发展，并为企业提供全面的业务支撑。这种支撑涵盖了客户、企业业务、企业数据和决策支持等层面。当前，我们正处在一个信息爆炸的时代，数据的存储量已经不仅仅是用 KB、MB、GB甚至TB来计算，在不远的将来，人们所谈论的将是PB(1petabyte=1,000terabytes)甚至EB(1exabyte=1,000petabytes)。因此，建设一个完整的、符合现在及将来要求的高标准的数据中心需要达到以下几点要求：

　　高性能--满足目前的网络传输需求，支持至少1G或10G甚至更高速率传输

　　高可靠性--基于标准的开放系统，预先经过测试,确保系统稳定可靠。

　　高密度--节省空间，方便设备散热设备散热。

　　可维护性--美观大方,适应频繁的需求变化，方便MAC维护。

　　可扩展性--充分考虑未来业务增长，支持未来扩容需求。

　　安普布线解决方案

　　数据中心是以最新技术和高速计算为特点的新经济环境的“神经中枢”。数据中心的作用是集中和整合IT资源，从而为企业提供全天候(每年365天，每周7天，每天24小时的方式)运转的基本设施。数据中心旨在集中和统一IT资源，确保为企业提供一个全年365天、每周7天可用的全天候基础设施。数据中心专门针对关键性数据运算的全天候不间断运转进行了配置，与传统办公室网络的物理层系统相比要求有所不同。

　　数据中心的要求

　　● 100%全天候运行

　　● 故障安全级的可靠性和连续监测

　　● 电源和网络通信冗余以及路径分隔

　　● 物理和网络接入的监控和安全性

　　● 分区环境控制

　　● 有利于移动、添加和变更(MAC)的智能系统

　　针对性能、功耗、通讯、制冷和机械设备方面的这些挑战，泰科电子安普布线提供了高效益的数据中心基础设施解决方案，同时把对环境的影响降至最低。系统专门为数据中心和存储区网络设计。对于双绞线和光纤两种媒质，都采用工厂端接的即插即用(Plug & Go)系统。系统包括铜缆布线的MRJ21解决方案和光纤布线的MPO解决方案。同时提供提高系统安全性能、线缆密度和降低能耗的专用产品。安普布线提供的数据中心系统可以帮助用户达成其对性能、费用和环境影响方面的目标。

　　

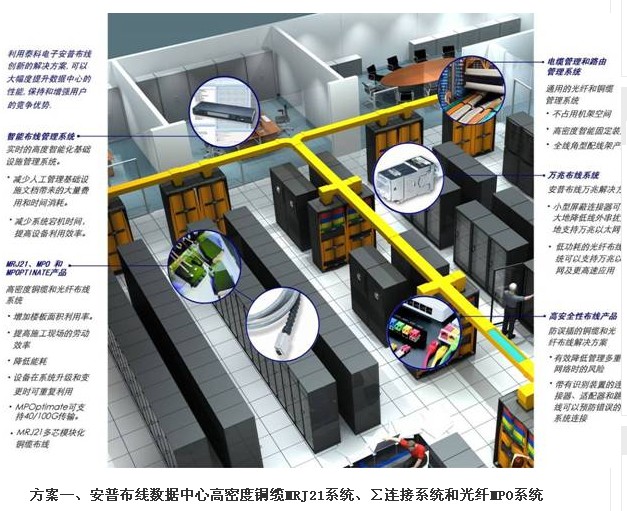

　　方案一、安普布线数据中心高密度铜缆MRJ21系统、∑连接系统和光纤MPO系统

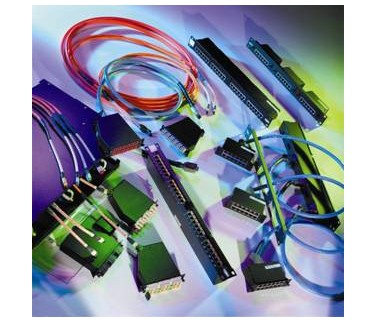

　　作为高密度连接的行业领导者，针对企业级数据中心区别于普通商业建筑的这些特殊或更严格的需求，泰科电子安普布线借鉴电路板连接技术用在结构化布线的应用中，设计和开发了高密度铜缆MRJ21双绞线布线系统、∑连接系统和高密度的光纤MPO布线系统。在减少系统停机时间和设备空间以及布线管理等方面提供了非常好的数据中心解决方案。不但节省机柜，管道的空间，也能提升整个数据中心布线的密度和布线的安装效率。预端接的主干电缆、模块化的耦合器插盒以及集中的连接电缆提供了简单的即插即用的安装，高密度连接器在很小的空间提供更多的端口，高可靠性提供真实的数据传输。

　　

　　方案二、安普布线高密度线缆管理系统--增加接线密度同时降低耗电量

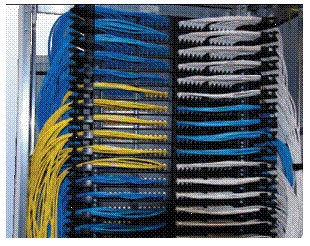

　　在与数据中心业主谈到电缆管理系统时，他们面对的一个主要挑战就是如何保证在扩展数据中心时，不必增加高价的占位面积。安普布线创新的数据中心高密度线缆管理系统就是专门为数据中心及要求高密度和高性能的场所设计的。可帮助您确保机架从安装起直至最后移动、添加或更改一直保持良好的组织状态。系统具有高密度、美观整洁、方便散热等等特点，支持水平和垂直两种管理方式，为数据中心有序、整齐的线缆管理提供可靠的解决方案。

　　该产品可在降低耗电量的同时，达到保证高密度性能、无缝移植及用户灵活性的设计目标。通过采用智能布线方式提高空间和空气流通性能，可以将冷却重点放在需要高散热量的区域，而不必浪费在冷却传统的无源电缆系统上。通过采用预端接系统，能够提供灵活性的优点，使系统能够在数分钟内完成添加、移动和更改操作。

　　

　　方案三、安普布线AMPTRAC智能布线管理系统

　　数据中心要求100%全天候运行，以及故障安全级的可靠性和连续监测，安普布线AMPTRAC智能布线管理系统可以满足数据中心对布线系统的这一要求。系统在设计和部署上非常灵活，且具有非常好的扩展性，可用于办公楼、数据中心和远程/分办事处。它能够支持各种网络基础设施，包括单楼层和多楼层、多建筑物的园区网络及远程分部办事处的网络设计。系统能够加强网络物理层、数据链路层监控，实时跟踪物理层连接，并识别未经授权的网络设备或跳线变更，在发生未授权连接变化时自动报警。缩短故障排查时间和响应时间，减少网络设备宕机，满足数据中心智能布线的要求。

　　方案四、安普布线高安全性系统--提升物理安全性能

　　对于数据中心，数据保护和隔离是一个非常重要的任务。因为安全原因，异地服务器空间非常紧张，许多公司在一个位置为多家客户提供服务，客户数据之间的距离通常在一英尺甚至数英寸之间。通过多色解决方案，技术人员可以非常直观地查看与各插头相对应的插口或适配口(以及不相对应的插口或适配口)，因此，通过简单的色码区分客户，大大地降低了风险。我们的铜缆和光纤系统包括一个独特的选择系统，并带有相应标识，以便识别色码(每个彩色连接器仅可安装在相应的插口内)。光纤解决方案可选择采用传统的直通式连接器或MPO盒式连接系统。这些系统能始终确保100%的准确服务连通性，易于分派服务，排除出错可能，并对一个数据中心内的多个用户或服务进行了物理和视觉隔离。

　　方案五、高性能的万兆铜缆和光纤布线系统解决方案

　　数据中心是数据及业务应用的总控中心，也是企业网络的中枢系统，担负着信息存储的重要任务。因此，数据中心对网络综合布线系统也提出了更高的要求。布线系统要满足当前及今后的网络传输需求，支持至少1G或10G甚至更高速率传输。

　　此方案推荐在数据中心中采用更高性能的万兆铜缆和光纤布线系统解决方案，为数据中心的信息传输和存储提供高性能、高可靠性的保障。

　　安普布线数据中心解决方案可以

　　大大降低对机架空间的需求

　　典型案例

　　门户网站

　　新浪网北京数据中心

　　安普布线系统产品

　　l　安普布线高密度铜缆MRJ21布线系统

　　项目背景

　　新浪网作为国内著名的门户网站，数据中心是其网站最重要的运营工具，担负着每天大量的数据传输和交换工作。考虑到数据中心机房的面积有限，且对于可靠性、安全性要求很高，新浪网数据中心选择安普布线高密度的铜缆MRJ21布线系统，配合带有MRJ21连接器的网络交换机，构建数据中心网络。信息点1400余点。

　　解决方案

　　新浪网在其数据中心建设中在国内首个采用高密度的铜缆连接系统，以保证其数据中心系统安全、稳定运行。目前高密度的MRJ21型电缆接口已普遍应用于许多著名厂商的高端设备上，这些网络设备厂商包括：Foundry, Force10, Riverstone等，采用这种接口后相同体积的设备可以提高的端口密度达到普通RJ45型接口的3-6倍。MRJ21系统及其产品以其高密度、高性能的特性无论是对网络的有源设备还是无源的配线设备及布线路径来说，都可以提供比传统的配置方式更好的空间利用率。在减少系统停机时间和设备空间以及布线管理等方面提供了非常好的数据中心解决方案。它不但节省机柜，管道的空间，也能提升安装效率达85%。

　　用户获益

　　根据Momentum Research的数据，在目前部署接近寿命的情况下，55%的企业IT预算将专用于明年内升级数据中心。对于下一代部署来说，数据中心的汇聚和转向更长的产品生命周期，将驱动对于高密度产品的需求。泰科电子公司的安普高密度MRJ21连接系统产品的出现将这种需求变为了现实。

　　典型案例

　　数据中心

　　湖南省公安厅数据中心

　　安普布线系统产品

　　l　安普布线高密度光纤MPO布线系统

　　l　万兆光纤系统产品

　　l　安普布线6类非屏蔽铜缆布线系统产品

　　项目背景

　　湖南省公安厅办公楼位于湖南省长沙市，规划设计的机房面积约1000平方米。整个机房分为主机房、安全机房、监控中心和测试机房，另设消防室、通讯室和休息室。湖南省公安厅数据中心机房建设要求达到“高性能、高可靠性、高密度、可维护性、可扩展性”的高标准性能要求。

　　解决方案

　　根据湖南省公安厅数据中心机房布线系统的要求，安普布线为业主提供了适用的解决方案。机房布线系统选用安普布线六类铜缆系统、万兆光纤系统和MPO高密度光纤布线系统。主机房内共布置60个机柜，每个机柜设置6个铜缆点和6个光纤点，且每10个机柜一组，并设置集中配线柜(二级配线柜);网络安全机房内共布置20个机柜，并设置主配线柜(MDF)。二级配线柜与主配线柜之间采用2条12芯MPO高密度万兆(OM3)多模光缆互相连接, 该主干光纤支持10G以太网达300米，同时向下兼容目前的1000Mbps，100Mbps，10Mbps以太网应用。配线架端口与交换机以及配线架与服务器之间均选用RJ45/RJ45六类跳线和LC/LC万兆光纤跳线。
